EAS301 Pro
Sistem eSurvey de ghidare automată cu acționare electrică pentru utilaje agricole. Ajută la menținerea traseului stabilit la semănat, pregătirea solului și stropit. Alegerea configurației, instalare și reglare de la ALEXPROTEH.
Avantajele sistemului
Direcție electrică
Sistemul comandă volanul utilajelor compatibile fără modificarea circuitului hidraulic.

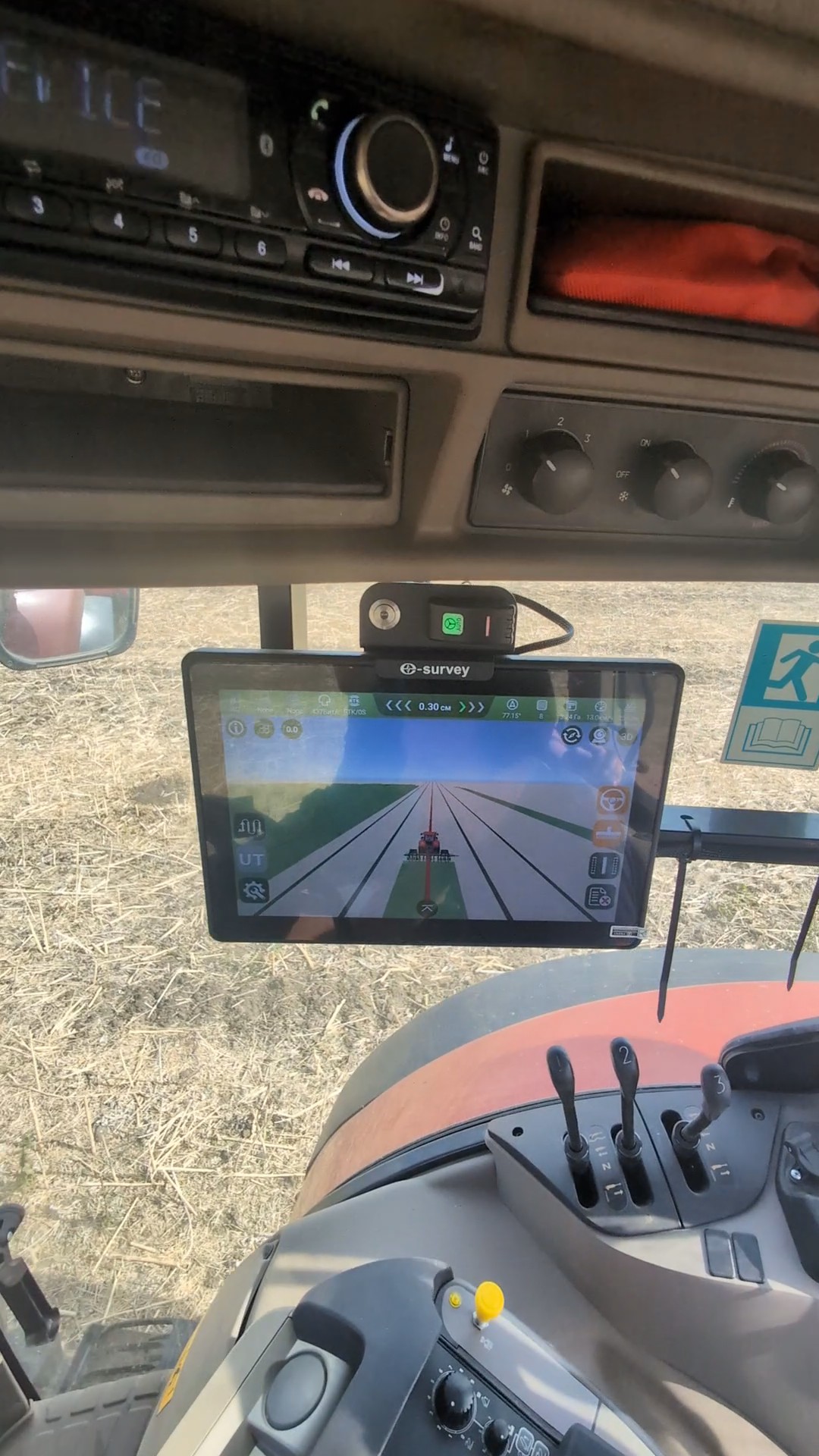

Terminal ST6U
Ecran de 10,1 inchi pentru configurarea lucrărilor și urmărirea funcționării.
Configurație adaptată utilajului
Unitate MC5 ECU și volan EW2. Suporturile, conexiunile și senzorii suplimentari se aleg individual.

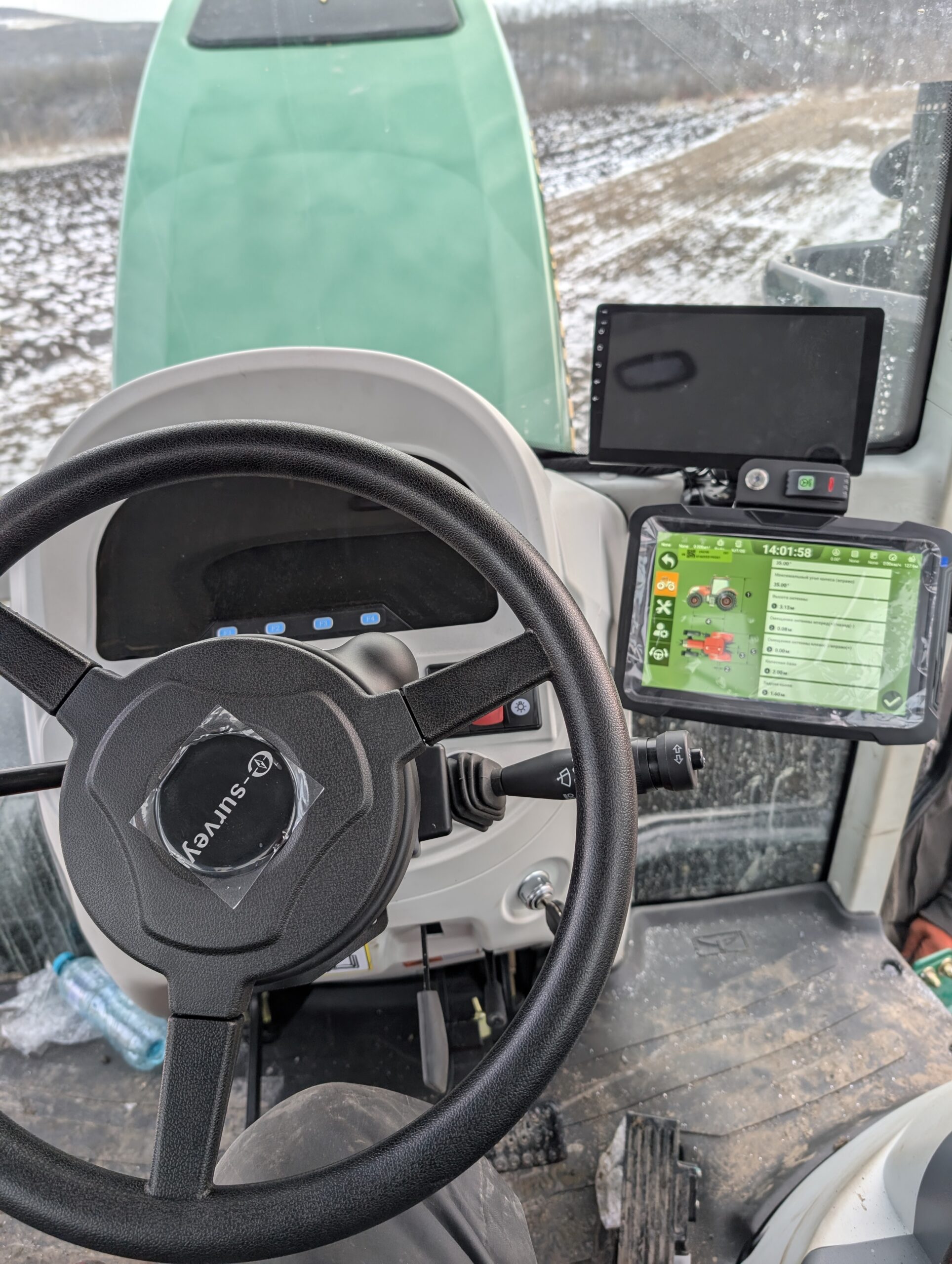

Instalările noastre
De la alegerea sistemului până la lucrul în câmp
Alegerea configurației
Verificăm modelul utilajului, echipamentul atașat și lucrările planificate. Stabilim echipamentele și conexiunile necesare.
Instalare
Montăm echipamentele. Instalare de la 1 oră, în funcție de utilaj și configurație.
Calibrare
Configurăm geometria utilajului, sistemul de direcție și sursa de corecții.
Instruire
Vă arătăm cum să configurați o lucrare, să utilizați liniile de ghidare și să urmăriți funcționarea sistemului în câmp.
Caracteristici și configurație
Componente principale: ecran ST6U, unitate MC5 ECU și volan electric EW2. Tabelele de mai jos prezintă caracteristicile tehnice ale componentelor.
Parametrii generali ai sistemului EAS301 Pro
| Interval de viteze de lucru | 0,2–18 km/h conform specificației inițiale; regimul admis se verifică în funcție de utilaj și lucrare. |
| Corecții și canale de comunicație | GSM, radio, SBAS, în funcție de echipamente și serviciile disponibile. SBAS și RTK oferă niveluri diferite de precizie. |
| Formatul datelor de corecție | RTCM 3.x |
| Mesaje NMEA | GGA, GSV, VTG, GSA, ZDA, RMC, GST. Interfața de ieșire și setările se verifică la alegerea configurației. |
| Precizia ghidării și preluarea liniei | Se verifică pentru configurația concretă. Rezultatul depinde de modul GNSS/RTK, calitatea corecțiilor, calibrare, viteză, starea utilajului și a solului. Valorile numerice necesită confirmare; parametrii receptorului de mai jos nu garantează precizia deplasării utilajului. |
| Echipamente suplimentare | Senzor de unghi, IMU extern iMM1, cameră pentru marșarier. Componența și compatibilitatea se stabilesc separat. |
Ecran ST6U
Sistem
| Procesor | AllWINNER T507, 4 nuclee, 1,5 GHz |
| Sistem de operare | Android 10.0 |
| Memorie RAM | 2 GB LPDDR4X |
| Stocare | 32 GB eMMC |
Ecran
| Diagonală | 10,1″ LCD |
| Rezoluție | 1280 × 800 |
| Luminozitate | 750 niți |
| Suprafață tactilă | Capacitiv, multitactil, antireflex |
Comunicații
| Bluetooth | BT4.0 @BLE |
| Wi-Fi | 802.11 b/g, 2,4 GHz |
| GSM | CAT1 LTE — FDD: B1/B2/B3/B4/B5/B7/B8/B18/B19/B20/B25/B26/B28; TDD: B34/38/B39/B40/B41; GSM: B2/B3/B5/B8 |
Porturi
| Interfețe | COM (6-pin) × 1, COM (12-pin) × 2, USB-A × 1, Micro-USB × 1, SIM (SDHC) × 1, Micro SD până la 256 GB × 1, GSM (Fakra D) × 1 |
Alimentare
| Tensiune de intrare | 6 — 36 V DC |
Caracteristici fizice
| Dimensiuni | 269 × 190 × 41 mm |
| Masă | 1300 g |
| Butoane | Buton de pornire × 1 |
| Acumulator | Nu |
| Umiditate | 0–95% umiditate relativă, fără condens |
| Temperatură de funcționare | −20°C … +70°C |
| Temperatură de depozitare | −40°C … +85°C |
| Grad de protecție | IP65 |
| Vibrații | ISO 16750 / MIL-STD-810G |
Unitate de control MC5 ECU
Caracteristici GNSS
| Număr de canale | 1408 |
| Semnale satelitare urmărite | GPS: L1C/A, L2P(Y)/L2C, L5; BDS: B1I, B2I, B3I; GLONASS: L1, L2; GALILEO: E1, E5a, E5b; QZSS: L1, L2, L5 |
| Rată de actualizare | 20 Hz |
| Precizie (Single) | < 1,5 m (RMS) |
| Precizie (DGNSS) | < 0,4 m (RMS) |
| Precizie (RTK) | 0,8 cm + 1 ppm (RMS) |
| Precizia orientării | < 0,2° RMS pentru o bază de 1,0 m |
| Reaciziția semnalului | < 1 secunde |
Comunicații
| Bluetooth | 4.2 |
| Wi-Fi | IEEE 802.11 b/g/n |
| GSM | global GSM/WCDMA/LTE |
| Porturi | COM (18-pin) × 1, SIM × 1, GNSS heading TNC × 1, UHF TNC × 1 |
Modul radio integrat
| Interval de frecvențe | 410–470 MHz și Hopping 902,4–928 MHz |
| Pas între canale | 12,5 kHz / 25 kHz |
| Protocoale | HZSZ, TrimTalk 450S, PCC-GMSK, South |
Condiții de funcționare
| Temperatură de funcționare | −40°C … +70°C |
| Temperatură de depozitare | −40°C … +85°C |
| Umiditate | 95% |
| Șoc | EP 455, secțiunea 5.14.1 |
| Vibrații | EP 455, secțiunea 5.15.1 (aleatorie) |
| Grad de protecție | IP67 |
Alimentare
| Tensiune de intrare | 9 — 28 V DC (ISO 16750 4.2 B-H) |
Caracteristici fizice
| Dimensiuni | 162,2 × 162,8 × 70,2 mm |
| Material | Aliaj de magneziu |
| Masă | 1284 ± 20 g |
Volan EW2
Motor
| Tensiune de funcționare | 9 — 32 V DC |
| Tensiune nominală | 12 V DC |
| Cuplu de ieșire | ≥ 6,5 N·m |
| Putere maximă | < 200 W |
| Turație maximă | 100 rot/min |
| Eroare a direcției | < ±5° |
| Întârzierea răspunsului | 20 Hz |
Condiții de funcționare
| Temperatură de funcționare | −20°C … +70°C (−68°F … +158°F) |
| Temperatură de depozitare | −40°C … +85°C (−104°F … +185°F) |
| Șoc mecanic | EP455 5.14.1 |
| Vibrații | EP455 5.15.1 și 5.15.2 |
Comunicații
| Interfață | ALTW/1DC-06PMMS-LC7001 |
| Protocol | ISO11783 CAN BUS |
CEM / Siguranță
| Perturbații de bandă largă | IAW ISO14982-2009/6.4 |
| Perturbații de bandă îngustă | IAW ISO14982-2009/6.5 |
| Imunitate la radiofrecvență | IAW ISO14982-2009/6.6 |
| Descărcare electrostatică | IAW ISO14982-2009/6.7 |
| Conformitate de mediu | 2011/65/EU RoHS 2.0 |
Caracteristici fizice
| Dimensiuni | 212(L) × 182(l) × 85(H) mm (fără volan) |
| Masă | ≤ 6500 g (cu volan) |
Accesorii opționale
Disponibilitatea, compatibilitatea și includerea în preț se stabilesc separat. Lista de mai jos nu înseamnă că accesoriile sunt incluse în configurația de bază.
Senzor de unghi și IMU extern iMM1
| Tensiune de alimentare | 5,5 — 36 V |
| Curent consumat | 30 mA / 12 V |
| Putere consumată | ≤ 0,7 W |
| Grad de protecție | IP67 |
| Domeniu de măsurare | ±90° |
| Axă de măsurare | X-Y |
| Rezoluție | 0,002° |
| Precizie | 0,1° |
| Rată de actualizare | 50 Hz |
| Timp de inițializare | ≤ 30 secunde |
| Interfață | CAN |
| Material | Aliaj de aluminiu |
| Temperatură de funcționare | −40°C … +70°C |
| Temperatură de depozitare | −40°C … +85°C |
| Șoc | 20 000 g, 0,5 ms, 3 ori/axă |
Cameră pentru marșarier
| Rezoluție | 720P, 1024 × 600 |
| Grad de protecție | IP67 |
| Tensiune de intrare | 12 V DC |
| Conector | Female, 4-pin Aviation |
| Iluminare | 8 LED-uri |
Parametrii depind de configurația aleasă și de condițiile de lucru. Caracteristicile receptorului GNSS nu reprezintă o garanție a preciziei de deplasare a utilajului. Verificăm compatibilitatea și funcțiile disponibile înainte de comandă.
Întrebări despre EAS301 Pro
Pe ce utilaje se poate instala?
Alegem sistemul pentru tractoare și alte utilaje agricole compatibile. Înainte de comandă verificăm modelul concret, coloana de direcție, suporturile și conexiunile necesare. Marca utilajului, singură, nu confirmă compatibilitatea.
La ce folosește RTK?
Corecțiile RTK sunt utilizate pentru poziționare de înaltă precizie. Precizia receptorului și precizia ghidării utilajului sunt indicatori diferiți: rezultatul depinde și de calibrare, condiții și mecanica utilajului. Verificăm sursa de corecții și acoperirea la alegerea configurației.
Prin ce diferă EAS301 Pro de EAS502?
În configurațiile prezentate, EAS301 Pro utilizează terminalul ST6U de 10,1 inchi, unitatea MC5 și volanul EW2; EAS502 are un ecran de 12,1 inchi, unitatea MC6A și volanul EW3. Comparăm configurațiile în funcție de utilaj și lucrări.
Cum evaluăm economia și lucrul pe timp de noapte?
Ghidarea automată ajută la reducerea suprapunerilor inutile, dar economia se calculează pentru condițiile gospodăriei, fără procente sau termene de recuperare garantate. Noaptea sunt în continuare necesare iluminare suficientă, vizibilitate sigură, supravegherea operatorului și un semnal stabil.
Alegem configurația potrivită pentru utilajul dumneavoastră
Spuneți-ne marca și modelul utilajului, echipamentul atașat și principalele lucrări efectuate. Pregătim o ofertă pentru echipamente și instalare și vă ajutăm cu configurarea RTK.
