EAS502

Экран 12,1″ · электроруль EW3

Электрический автопилот eSurvey с большим дисплеем 12,1 дюйма, рулевым колесом EW3 и блоком MC6A. Для работы по заданной траектории с подбором комплектации и настройкой под вашу машину.

Было: 76 000 MDL
66 000 MDL
С НДС и установкой

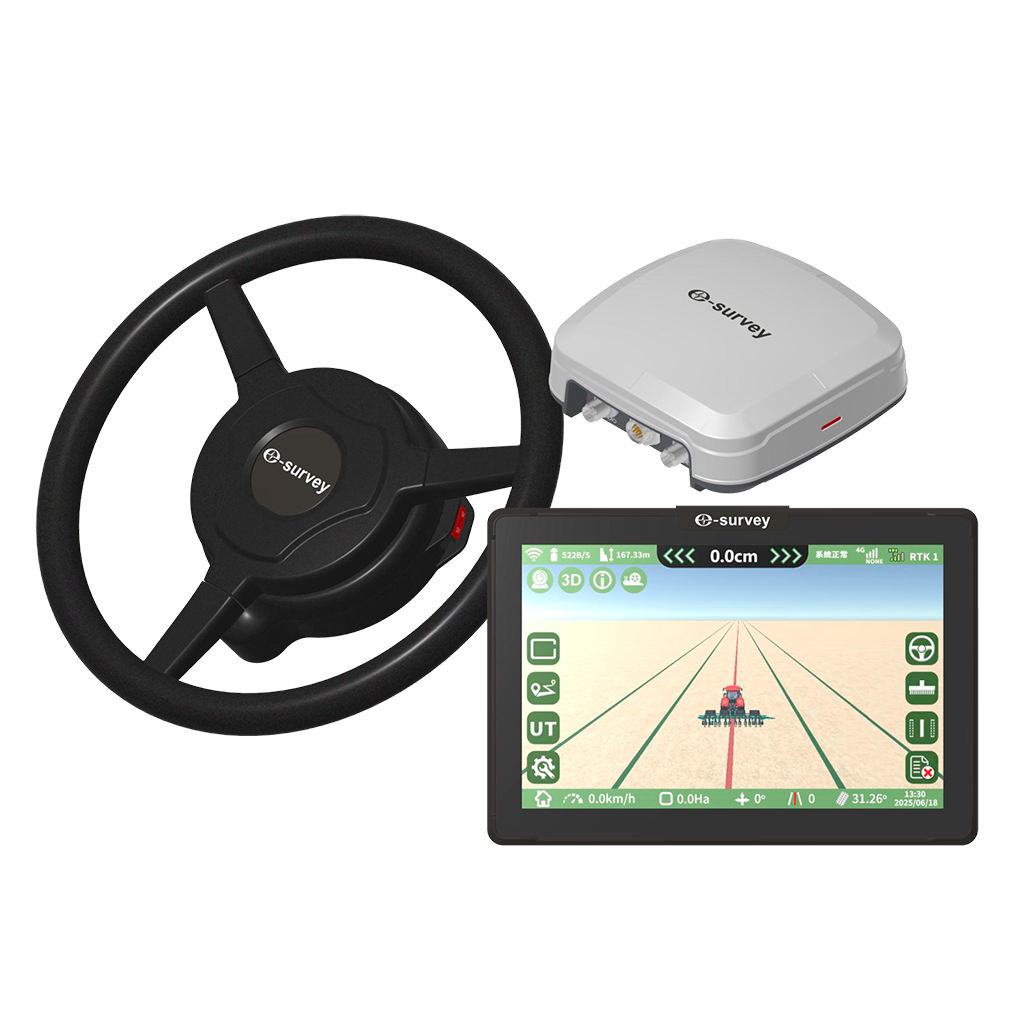

EAS502 — комплект автопилота
Терминал, электрическое рулевое управление и GNSS-оборудование. Комплектацию согласуем под вашу технику.

Что даёт система

Большой экран

Дисплей 12,1 дюйма на Android для настройки задания и наблюдения за работой системы.

Электроруль EW3

Управление рулём на совместимой технике. Условия установки проверяем по модели машины.

Блок MC6A

GNSS-приёмник и блок управления с возможностями связи. Источник коррекций и подключения согласуем при подборе.

Наши установки

Наши установки: электроруль и терминал eSurvey в кабине
Наши установки: электроруль и терминал eSurvey в кабине
Наши установки: терминал eSurvey во время полевых работ
Наши установки: терминал eSurvey во время полевых работ

От подбора до работы в поле

01

Подбор

Проверяем модель машины, агрегат и задачи. Согласуем оборудование и подключения.

02

Монтаж

Устанавливаем оборудование. От 1 часа, в зависимости от техники и комплектации.

03

Калибровка

Настраиваем геометрию машины, рулевое управление и источник коррекций.

04

Обучение

Показываем настройку задания, работу с линиями и контроль системы в поле.

Характеристики и комплектация

Основные компоненты: дисплей 12,1 дюйма, блок MC6A и электрическое рулевое колесо EW3. Технические параметры компонентов приведены в раскрывающихся таблицах.

Дисплей 12,1″

Система

ПроцессорMT8768, 8 ядер, 2,0 ГГц
ОСAndroid 10
ОЗУ4 ГБ LPDDR4X
Хранилище32 ГБ eMMC

Экран

Диагональ12,1″ LCD
Разрешение1280 × 800
Яркость750 нит
СенсорЁмкостный, мультитач, антибликовый

Питание

Входное напряжение9 — 36 В DC (защита от перенапряжения, пониженного напряжения и обратного подключения)

Физические характеристики

Влажность0% — 90% ОВ, без конденсата
Рабочая температура−20°C … +70°C
Температура хранения−30°C … +80°C
ЗащитаIP67
Блок управления MC6A

GNSS-характеристики

Отслеживаемые спутникиGPS: L1C/A, L2P(Y), L2C, L5; BDS: B1I, B2I, B3I; GLONASS: L1, L2; QZSS: L1, L2, L5
Частота обновления20 Гц (стандарт)
Точность RTK (горизонт.)0,8 см + 1 ppm
Точность RTK (вертикаль)1,5 см + 1 ppm
Точность курса0,1° СКО при базе 1,0 м
Повторный захват≤ 5 секунд

Связь

Wi-FiAi-M62-CBS
4GLTE FDD: B1/B2/B3/B4/B5/B7/B8/B18/B19/B20/B25/B26/B28; LTE TDD: B34/38/B39/B40/B41; GSM: B2/B3/B5/B8
Радио (диапазон)410–470 МГц (стандарт); 220–230 МГц (опция); 870–910 МГц (опция)
Интерфейсы14PIN (RS232/CAN × 2); 2 × TNC (радио + GNSS)

Физические характеристики

Размеры161 × 160 × 59 мм
МатериалАлюминиевый сплав + инженерный пластик
Масса~0,97 кг ± 20 г

Условия эксплуатации

Рабочая температура−30°C … +70°C
Температура хранения−40°C … +85°C
Влажность95% ОВ, без конденсата
ЗащитаIP67
Рулевое колесо EW3

Двигатель

Рабочее напряжениеDC 9 — 32 В (совместимо с DC 12/24 В)
Номинальный крутящий момент5,0 Н·м (DC 12 В @ 30 об/мин)
Максимальная скорость100 об/мин
Частота отклика10 Гц (весь диапазон); 20 Гц (прямолинейное движение)
Задержка отклика< 0,4 с

Механические характеристики

Размеры мотора212Ø182 × 67 мм
Размер рулевого колесаØ400 × 92 мм
Масса≤ 4,5 кг (с рулевым колесом)

Условия эксплуатации

Рабочая температура−40°C … +70°C
Температура хранения−40°C … +85°C
Механический ударEP455/5.14.1
ВибрацияEP455/5.15.1 и 5.15.2
ЗащитаIP65 (GB/T 4208-2008)

Питание

Входное напряжение9 — 36 В DC (защита от перенапряжения, пониженного напряжения и обратного подключения)

Параметры зависят от выбранной комплектации и условий работы. Характеристики GNSS-приёмника не равны гарантированной точности движения машины. Совместимость и доступные функции проверяем до заказа.

Подберём комплект под вашу технику

Сообщите марку и модель машины, агрегат и основные виды работ. Подготовим предложение по оборудованию и установке, поможем с настройкой RTK.
